Top Navigation auf Visu Seiten Neu

Ab SmartHomeNG v1.12 / smartvisu Plugin v1.9 können Seiten mit einer Navigation oben auf der Seite (Top Navigation) generiert werden. Im folgenden ist anhand eines Beispiels beschrieben, wie eine Top Navigation konfiguriert wird.

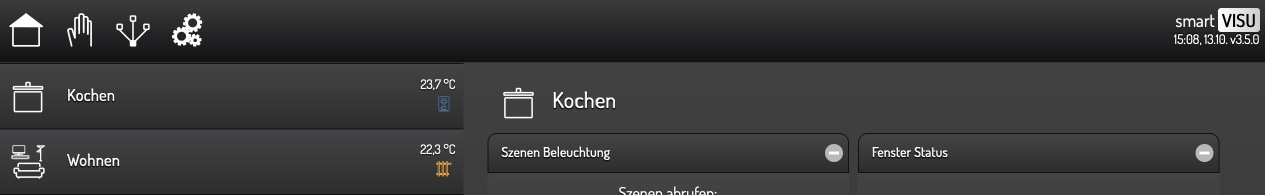

Der Kopf der Beispiel Visu Seite ohne Top Navigation sieht so aus:

und ist folgendermaßen konfiguriert:

kochen:
    sv_page: room
    name: Kochen
    sv_img: scene_cooking.svg

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

Jetzt soll eine Top Navigation bestehend aus 3 Buttons (möglich sind 2 bis 5 Buttons) hinzugefügt werden. Die Buttons sollen „Standard“, „Erweitert“ und „Konfiguration“ sein. Für jeden dieser drei Einträge muss eine eigene Seite definiert werden und auf jeder dieser Seiten müssen die Buttons über das Attribut sv_heading_buttons definiert werden.

Die bisherige Seite Kochen wird folgendermaßen erweitert:

kochen:
    sv_page: room
    name: Kochen
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

sv_heading_buttons ist eine Liste, die 2 Listen enthält, wobei jede dieser Listen soviel Einträge haben muss, wie Buttons definiert werden sollen. Die erste Liste enthält die Beschriftungen der Buttons. Die zweite Liste enthält den Namen von den jeweiligen Items, die die Seiten definieren.

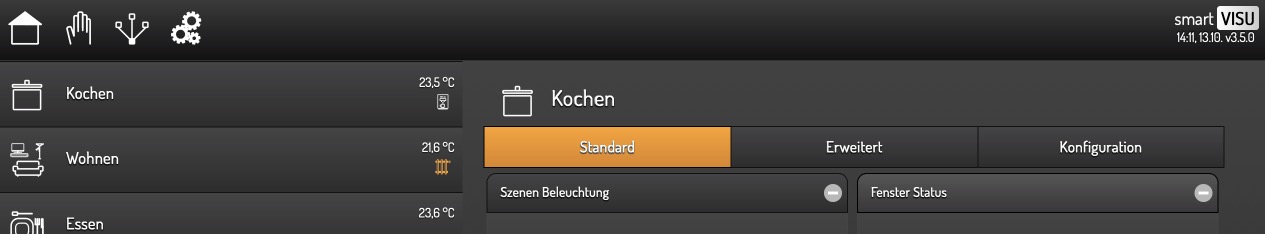

Das Ergebnis sieht dann folgendermaßen aus:

Da der erste Eintrag Kochen dem Namensattribut der Seite entspricht, ist der erste Button ausgewählt. Ein Klick auf diesen Button führt zur angezeigten Seite. Ein Klick auf einen der beiden anderen Buttons führt zu einem Seiten Ladefehler, da diese Seiten noch nicht definiert sind.

Im Attribut sv_heading_buttons ist definiert, dass die beiden anderen Seiten Kochen_Adv und Kochen_Cfg heißen. Wenn jetzt die Seite für ‚Erweitert‘ definiert wird, sieht die Konfiguration folgendermaßen aus:

kochen:
    sv_page: room
    name: Kochen
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

kochen_erweitert:
    sv_page: room
    name: Kochen_Adv
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

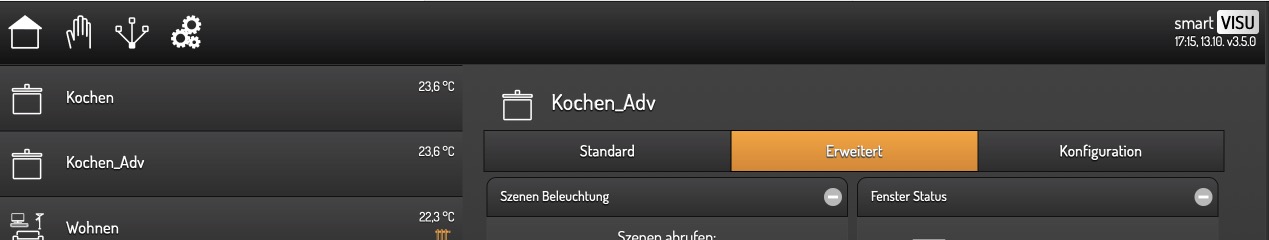

Nun kann durch klicken des Buttons Erweitert die entsprechende Seite geladen werden. In der Visu sieht das dann folgendermaßen aus:

Dabei fällt auf, dass diese Seite links in der Navigation auftaucht und dass die Überschrift nicht Kochen, sondern Kochen_Adv ist.

Über das Attribut sv_page_in_navi kann gesteuert werden, dass die Seite nicht links in der Navigation erscheint. Dazu wird sv_page_in_navi auf False gesetzt.

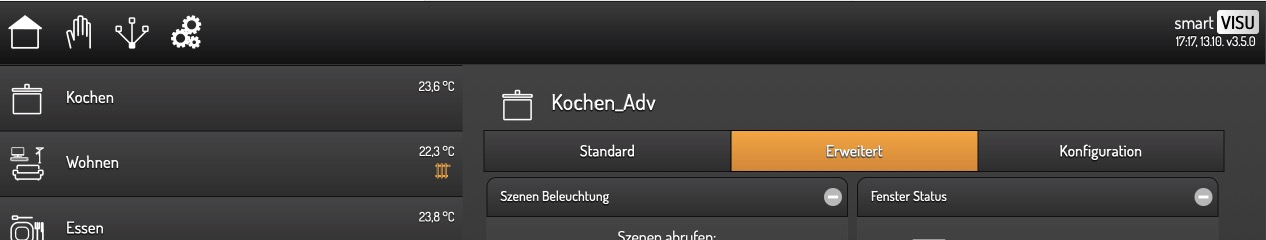

Dann sieht das in der Navi so aus:

Um zu verhindern, dass in der Überschrift Kochen_Adv erscheint, kann das Attribut sv_display_name gesetzt werden. Wenn dieses auf Kochen gesetzt wird, sieht das in der Visu so aus:

Analog zur Seite ‚Erweitert‘ kann nun noch die Seite ‚Konfiguration‘ definiert werden. Die Konfiguration sieht nun folgendermaßen aus:

kochen:
    sv_page: room
    name: Kochen
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

kochen_erweitert:
    sv_page: room
    sv_page_in_navi: False
    name: Kochen_Adv
    sv_display_name: Kochen
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

kochen_konfiguration:
    sv_page: room
    sv_page_in_navi: False
    name: Kochen_Cfg
    sv_display_name: Kochen
    sv_img: scene_cooking.svg
    sv_heading_buttons:
      - ['Standard', 'Erweitert', 'Konfiguration']
      - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']

    visu_szenen:
        name: Szenen Beleuchtung
        sv_widget: ...
    visu_fenster:
        name: Fenster Status
        sv_widget: ...

Top Navigation mit Icons

Falls es gewünscht ist, können die Buttons der Top Navigation mit Icons versehen werden. Dazu wird das Attribut sv_heading_buttons um eine dritte Liste ergänzt. Die Einträge dieser Liste sind die Namen der Icons ohne Extension, aso ohne ‚.svg‘.

Wenn das Attribut sv_heading_buttons folgendermaßen ergänzt wird

sv_heading_buttons:
  - ['Standard', 'Erweitert', 'Konfiguration']
  - ['Kochen', 'Kochen_Adv', 'Kochen_Cfg']
  - ['scene_cooking', 'scene_cooking_hob', 'vent_ventilation_level_manual_m']

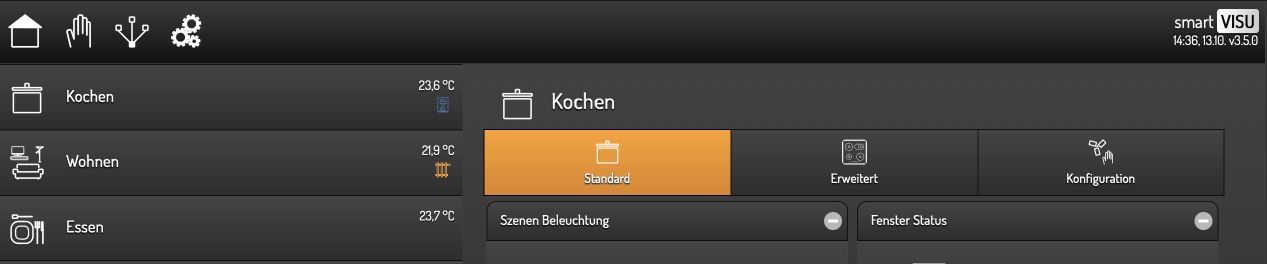

sieht die Seite folgendermaßen aus:

Die Erweiterung des Attributs sv_heading_buttons muss natürlich in der Konfiguration von allen drei Seiten vorgenommen werden.
