tasmota

Das Plugin dienst zur Steuerung von Tasmota Devices über MQTT. Zur Aktivierung von MQTT für die Tasmota Devices bitte die Dokumentation des jeweiligen Devices zu Rate ziehen.

Unterstützte Funktionen sind:

  • Relays eines Tasmota Devices (bis zu 4)

  • Tasten eines Tasmota Devices (bis zu 4)

  • DS18B20 Temperatursensoren

  • AM2301 Sensoren für Temperatur und Luftfeuchte

  • SHT3X Sensoren für Temperatur und Luftfeuchte

  • ADC-Eingang eines ESPs

  • interner Temperatursensor eines ESP32

  • RGBW Dimmer (H801) mit Senden und Empfangen von HSB

  • RF-Daten Senden und Empfangen mit Sonoff Bridge RF

  • Zigbee Daten Empfangen mit Sonoff Zigbee Bridge

  • Tasmota SML

Achtung

Das Plugin kommuniziert über MQTT und benötigt das mqtt neues Modul, welches die Kommunikation mit dem MQTT Broker durchführt. Dieses Modul muß geladen und konfiguriert sein, damit das Plugin funktioniert.

Konfiguration

Für die Nutzung eines Tasmota Devices müssen in dem entsprechenden Item die zwei Attribute tasmota_topic und tasmota_attr konfiguriert werden, wie im folgenden Beispiel gezeigt:

schalter:
    type: bool
    tasmota_topic: delock_switch2
    tasmota_attr: relay

    leistung:
        type: num
        tasmota_topic: ..:.
        tasmota_attr: power

Für die Nutzung von Zigbee Devices über eine ZigbeeBridge mit Tasmota müssen in dem entsprechenden Item die drei Attribute tasmota_topic, tasmota_zb_device oder tasmota_zb_group und tasmota_zb_attr konfiguriert werden, wie im folgenden Beispiel gezeigt:

temp:
    type: num
    tasmota_topic: SONOFF_ZB1
    tasmota_zb_device: snzb02_01
    tasmota_zb_attr: Temperature

Für die Nutzung von SML Devices über ein Tasmota-Gerät müssen in dem entsprechenden Item die drei Attribute tasmota_topic, tasmota_sml_device und tasmota_sml_attr konfiguriert werden, wie im folgenden Beispiel gezeigt:

smartmeter_1:
    type: bool
    tasmota_topic: tasmota_sml2mqtt
    tasmota_sml_device: MT631
    tasmota_attr: online

    volt_p1:
        type: num
        tasmota_topic: ..:.
        tasmota_sml_device: ..:.
        tasmota_sml_attr: volt_p1

    total_in:
        type: num
        tasmota_topic: ..:.
        tasmota_sml_device: ..:.
        tasmota_sml_attr: total_in

Dabei definiert

  • tasmota_topic die Tasmota-Topic des Gerätes, an dem der SML-Lesekopf angeschlossen ist.

  • tasmota_sml_device den Namen des SML-Lesekopfes (Sensorname)

  • tasmota_sml_attr den Namen des Keys aus dem Werte-Dictionary, dass dem Item zugewiesen werden soll.

Die/Eine MQTT Message zum Beispiel oben.

``tele/tasmota_sml2mqtt/SENSOR = {"Time":"2023-01-27T17:20:45","MT631":{"Total_in":0001.000}}``

Den Namen des SML-Devices (hier MT631), die Keys für das gelieferte Dictionary (Zuweisung des Werte) etc. wird direkt im Tasmota-Script zum Konfiguration des SML-Devices definiert.

>D
>B

=>sensor53 r
>M 1
+1,3,s,0,9600,MT631
1,77070100010800ff@1000,Gesamtverbrauch,KWh,Total_in,2
1,77070100100700ff@1,aktueller Verbrauch,W,Power_curr,2
#

Der Sendezykus der Werte über ebenfalls in der Konfiguration des Scripts mit <precision> definiert. „number of decimal places. Add 16 to transmit the data immediately. Otherwise it is transmitted on TelePeriod only.“ Siehe hierzu: https://tasmota.github.io/docs/Smart-Meter-Interface/#meter-metrics

1,1-0:1.8.0*255(@1,consumption,KWh,Total_in,4 precision of 4, transmitted only on TelePeriod
1,1-0:1.8.0*255(@1,consumption,KWh,Total_in,20 precision of 4, transmitted immediately (4 + 16 = 20)

Vollständige Informationen zur Konfiguration und die Beschreibung der Item-Attribute sind unter plugin.yaml zu finden.

Bekannte tasmota-Attribute

Die folgenden Attribute (Werte für das Item-Attribut tasmota-attr) sind bisher bekannt und unterstützt:

  • „relay“: Schalten des Relais -> bool, r/w

  • „button“: Drücken einer Taste -> str, r/o

  • „online“: Online Status des Tasmota Devices -> bool, r/o

  • „voltage“: Spannung in Volt bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „current“: Strom in Ampere bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „power“: Leistung in Watt bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „power_total“: Verbrauch (gesamt) in kWh bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „power_yesterday“: Verbrauch (gestern) in kWh bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „power_today“: Verbrauch (heute) in kWh bei Tasmota Devices mit ENERGY Sensor -> num, r/o

  • „temp“: Temperatur in °C bei Tasmota Devices mit TEMP Sensor (DS18B20, AM2301) -> num, r/o

  • „hum“: Luftfeuchtigkeit in %rH bei Tasmota Devices mit HUM Sensor (AM2301) -> num, r/o

  • „dewpoint“: Taupunkt in °C bei Tasmota Devices mit HUM und TEMP Sensor (AM2301) -> num, r/o

  • „hsb“: Hue, Saturation, Brightness (HSB) bei RGBW Tasmota Devices (H801) -> list, r/w

  • „white“: Color Temperature in Kelvin bei RGBW Tasmota Devices (H801) -> num, r/w

  • „ct“: Color Temperature in Kelvin bei RGBW Tasmota Devices (H801) -> num, r/w

  • „dimmer“: Dimmwert in % Tasmota Devices -> num, r/w

  • „rf_recv“: Empfangene RF Daten bei Tasmota Device mit RF Sendemöglichkeit (SONOFF RF Bridge) -> dict, r/o

  • „rf_send“: Zu sendende RF Daten bei Tasmota Device mit RF Sendemöglichkeit (SONOFF RF Bridge) -> dict {‚RfSync‘: 12220, ‚RfLow‘: 440, ‚RfHigh‘: 1210, ‚RfCode‘:‘#F06104‘}, r/w

  • „rf_key_send“: Zu sendender RF-Key Tasmota Device mit RF Sendemöglichkeit (SONOFF RF Bridge) -> num [1-16], r/w

  • „rf_key_recv“: Zu empfangender RF-Key Tasmota Device mit RF Sendemöglichkeit (SONOFF RF Bridge) -> num [1-16], r/w

  • rf_key: ‚RF Key‘

  • „zb_permit_join“: Schaltet das Pairing an der ZigBee Bridge ein/aus -> bool, r/w

  • „zb_forget“: Löscht das Zigbee-Gerät aus dem Item Wert aus der Liste bekannter Geräte in der Zigbee-Bridge -> str, r/w

  • „zb_ping“: Sendet ein Ping zum Zigbee-Gerät aus dem Item Wert -> str, r/w

  • „power_total“: Gemessener Gesamtenergieverbrauch

  • „power_today“: Gemessener Energieverbrauch heute

  • „power_yesterday“: Gemessener Energieverbrauch gestern

  • „analog_temp“: Temperatur am Analogeingang

  • „analog_temp1“: Temperatur am Analogeingang1

  • „analog_a0“: ADC-Eingang eines ESPs

  • „analog_range“: ADC-Eingang eines ESPs

  • „esp32_temp“: Temperatur des ESP32

Die folgenden ZigBee-Attribute (Werte für das Item-Attribute tasmota-zb-attr) sind bisher bekannt und unterstützt:

  • „device“: Geräte_ID Kurzform -> str, r/o

  • „power“: Schalter true/false -> bool, r/w

  • „dimmer“: Helligkeit 0-100 -> num, r/w

  • „hue“: Farbwert 0-360 -> num, r/w

  • „sat“: Sättigung 0-100 -> num, r/w

  • „ct“: Farbtemperatur (mired scale), 150-500 -> num, r/w

  • „ct_k“: Farbtemperatur (Kelvin), 2000-6700 -> num, r/w

  • „temperature“: Temperatur -> num, r/o

  • „humidity“: Feuchtigkeit -> num, r/o

  • „reachable“: Erreichbarkeit -> bool, r/o

  • „batterypercentage“: Batteriefüllung in % -> num, r/o

  • „batterylastseenepoch“: Letzte Batteriemeldung -> datetime, r/o

  • „lastseen“: Letzter Kontakt vor xx Sekunden -> num, r/o

  • „lastseenepoch“: Letzter Kontakt -> datetime, r/o

  • „linkquality“: Verbindungsqualität -> num, r/o

  • „ieeeaddr“: IEEE-Adresse -> str, r/o

  • „modelid“: Model-ID -> str, r/o

  • „manufacturer“: Hersteller -> str, r/o

  • „colormode“: Farbmodus -> num, r/o

  • „zonestatus“: Zonenstatus -> num, r/o

  • „contact“: Kontakt -> bool, r/o

  • „movement“: Bewegung -> bool, r/o

  • „colortempstepup“: Farbtemperatur +

  • „colortempstepdown“: Farbtemperatur -

  • „dimmerstepup“: Dimmer +

  • „dimmerstepdown“: Dimmer -

  • „dimmermove“: Dimmer

  • „aqaravibrationmode“: aqaravibrationmode

  • „aqaravibration505“: aqaravibration505

  • „batteryvoltage“: Batteriespannung

  • „shutterclose“: Rollo schließen

  • „shutteropen“: Rollo öffnen

  • „endpoint“: Endlage erreicht

  • „huemove“: Farbbewegung Hue

  • „0300!0a“: 0300!0a

  • „0300!01“: 0300!01

  • „0300!03“: 0300!03

  • „0300!4c“: 0300!4c

  • „0006!00“: 0006!00

  • „0006!01“: 0006!01

  • „0008!01“: 0008!01

  • „0008!02“: 0008!02

  • „0008!03“: 0008!03

  • „0008!04“: 0008!04

  • „0008!05“: 0008!05

Weitere Attribute sind - z.B. bei neuen Geräten - möglich. In vielen Fällen können diese ohne weiter Änderungen genutzt werden; wenn dies in Einzelfällen nicht funktioniert, bitten wir um Information an die Entwickler.

Web Interface des Plugins

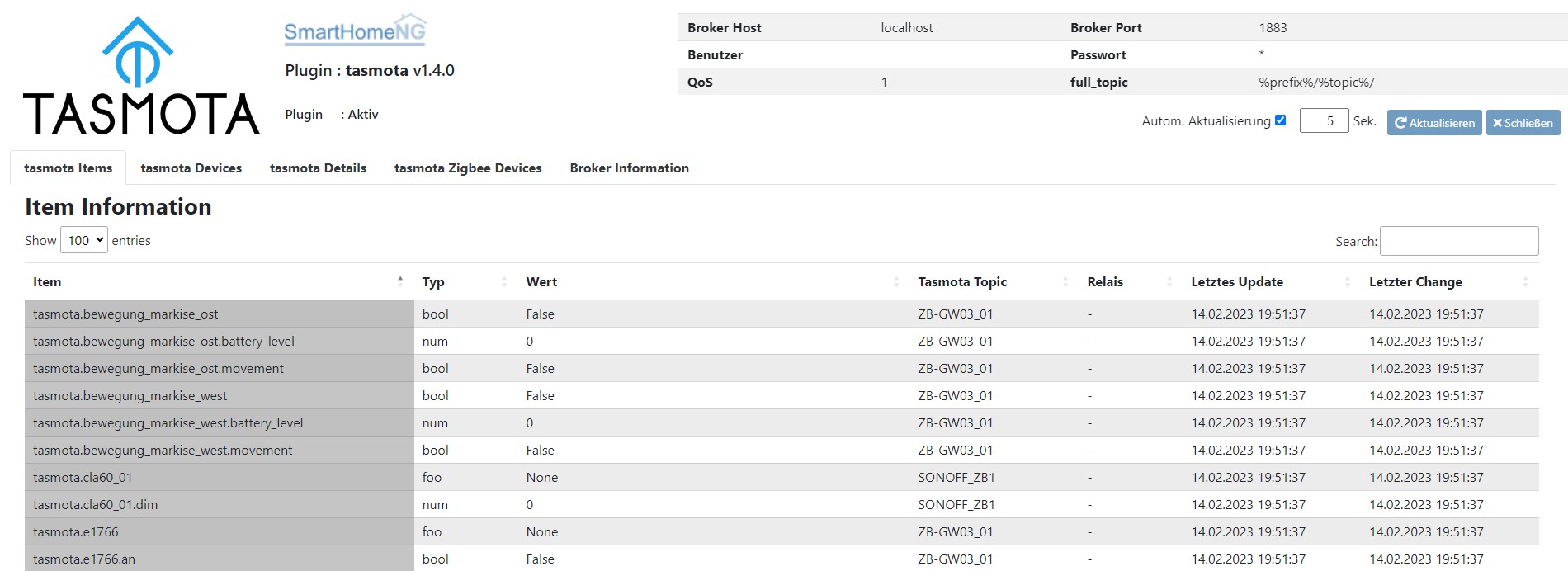

Tasmota Items

Das Webinterface zeigt die Items an, für die ein Tasmota Device konfiguriert ist.

../../_images/webif_tab19.jpg

Tasmota Devices

Das Webinterface zeigt Informationen zu den konfigurierten Tasmota Devices an, sowie etwa hinzugekommen Devices die in SmartHomeNG noch nicht konfiguriert (mit einem Item vebunden) sind.

../../_images/webif_tab29.jpg

Ein Klick auf das Tasmota Topic öffnet Konfigurationsseite des Devices.

Tasmota Details

Das Webinterface zeigt Informationen mit Werten der Sensoren, Leuchten und RF, falls das jeweilige Tasmota Device diese Informationen bereitstellt.

../../_images/webif_tab35.jpg

Tasmota Zigbee Devices

Das Webinterface zeigt Informationen der ZigbeeDevices, die das jeweilige Device bereitstellt. Dabei werden im jeweilgen Feld „Content Data“ die verfügbaren Daten anzeigt. Um diese einem Item zuzuweisen, muss die ‚Device ID‘ als Wert für das Attribut ‚tasmota_zb_device‘ und ein Key des Dictionary in der Spalte ‚Content Data‘ als Wert für das Attribut ‚tasmota_zb_attr‘ verwendet werden.

../../_images/webif_tab43.jpg

Broker Information

Das Webinterface zeigt Informationen zum genutzten MQTT Broker an.

../../_images/webif_tab53.jpg

Tasmota Maintenance

Wenn der LogLevel des Plugin „DEVELOP“ ist, erscheint ein weiterer Tab mit weiteren Informationen zum Plugin.
